Качество электроэнергии — тема, о которой начинают думать только после проблем: горят автоматические устройства, мигает освещение, оборудование срывает процессы. На самом деле разобраться в этом можно без магии и без сотни приборов. В этой статье я покажу, что важно измерять, какие приборы и настройки выбирать, как не потерять смысл в потоке данных и когда пора звать специалиста.
Я расскажу на языке практики: какие параметры действительно говорят о проблеме, какие методы измерения дают полезную картинку и какие мелочи чаще всего портят рабочие результаты. Без воды, только то, что пригодится при реальной диагностике. На сайте vseizmerenia.ru/nashi-uslugi/izmereniya-kachestva-ee/ вы подробнее узнаете об измерении качества электроэнергии.
Почему измерять качество электроэнергии
Первое, с чем сталкиваются инженеры и владельцы: проблемы не всегда очевидны. Прибор работает, но стабильно хуже, срок службы сокращается, появляются сбои в автоматике. Измерение качества электроэнергии дает объективные данные и позволяет понять, где искать причину: в сети поставщика, в оборудовании клиента или в взаимодействии устройств.
Кроме устранения поломок, измерения нужны для подтверждения соответствия требованиям стандартов и контрактов. Это помогает решать споры с энергоснабжающей организацией и аргументированно планировать модернизацию оборудования. К тому же грамотный мониторинг экономит деньги — некоторые энергоэффекты лечатся простыми мерами.
Какие параметры измерять и почему
Не всё, что можно измерить, действительно нужно. Список ключевых параметров небольшой, но каждый важен: напряжение, частота, гармоники, короткие провалы и повышенные напряжения, вспышки и переходные процессы, мерцание и несимметрия. Разберём каждый по сути.
Понимание этих параметров позволяет отличить случайный всплеск от системной проблемы, выбрать место для вмешательства и оценить, насколько критична ситуация для конкретного оборудования.
Напряжение и перепады
Среднее напряжение и его отклонения — базовая информация. Короткие провалы (dips) и выбросы (swells) часто причиняют больше вреда, чем длительное небольшое отклонение. Их фиксируют как события с временем и глубиной нарушения.
Важно фиксировать продолжительность и профиль провала. Одно короткое подавление на десятки миллисекунд может сбить чувствительный привод, тогда как длительное проседание на несколько процентов часто переносится нормально.
Частота
Частота сети указывает на баланс между генерацией и потреблением. Небольшие отклонения в пределах допустимого — нормальное явление. Однако системные сдвиги или частые колебания сигнализируют о проблемах в управлении генерацией или о крупных неустойчивых потребителях.
Измерять частоту нужно с достаточной точностью, особенно там, где есть синхронизация технологического оборудования или инверторная техника, чувствительная к частотным изменениям.
Гармоники и THD
Гармоники — это составляющие сигнала с частотами, кратными базовой. Их влияние проявляется в дополнительном нагреве, вибрациях и неправильной работе электроники. Обобщённая оценка — THD, отношение суммы мощностей гармоник к фундаментальной составляющей. Формула простая: THD = sqrt(V2^2 + V3^2 + …)/V1.
Чем выше THD, тем хуже. Для разных систем существуют разные допустимые уровни, но практический порог неприятностей обычно начинается при нескольких процентах и выше. Особенно опасны низкочастотные гармоники и интермодуляция, которые сложно фильтровать.
Переходные процессы и импульсы
Короткие, резкие выбросы напряжения часто вызывают необратимые повреждения электронных модулей. Они требуют высокой частоты дискретизации для фиксации. Такие импульсы нельзя оценить по средним величинам; нужны снэпшоты с миллисекундной или даже микросекундной детализацией.
Чаще всего источниками таких переходов становятся коммутационные операции, молния или дефекты изоляции. Понимание формы импульса помогает выбрать защитные устройства и методы экранирования.
Мерцание (flicker)
Мерцание — субъективное ощущение изменения яркости ламп. Мерцание оценивают по специальным индексам, которые связывают физические колебания напряжения с восприятием человека. Это важно для комфортной работы и соответствия нормам в жилых и общественных зданиях.
Если лампы заметно мерцают при запуске двигателей или при работе крупного оборудования, это повод измерить и рассчитать соответствие стандартам. Нередко проблема решается изменением времени включения или установкой активных устройств компенсации.
Асимметрия фаз
Несущественная несимметричность допустима, но при значительном отклонении трёхфазные двигатели перегреваются и теряют ресурс. Асимметрия измеряется как относительная разница между фазами по напряжению и току.
Следует учитывать, что несимметрия может появляться локально — из-за кабельных соединений или неправильной балансировки нагрузок — и тогда локальные меры дают быстрый эффект.
Инструменты и методы измерения

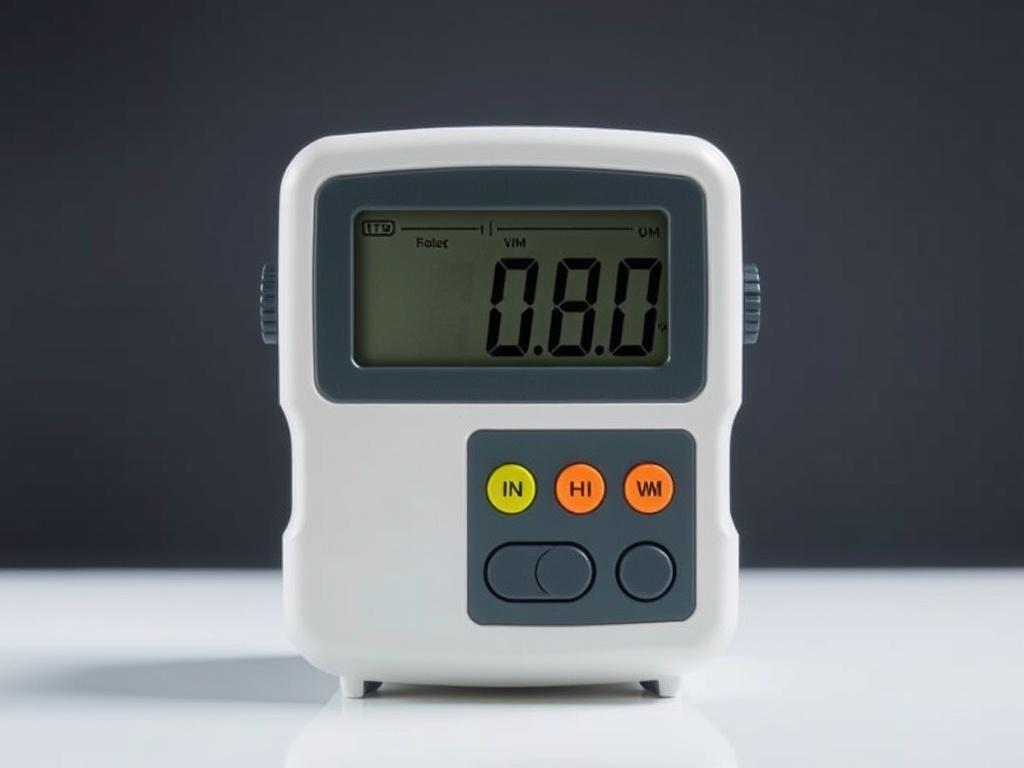

Для базовой диагностики хватит портативного анализатора качества электроэнергии с прямым подключением к трехфазной сети. Для сложных задач требуются датчики тока высокой точности, пробные трансформаторы, Rogowski-катушки и осциллографы для транзиентов.
Ключевой момент — правильно выбрать частоту дискретизации и длительность записи. Для статистических параметров подходят минутные усреднения и суточные циклы. Для транзиентов — быстрые пробы с кГц и выше, иначе важное событие не будет зафиксировано.
Настройки записи и анализ
При настройке прибора решите, что вам важнее: непрерывная длительная запись с малой детализацией или событийная запись с высокой детализацией. Компромиссы нужны, потому что хранение данных и их обработка требуют ресурсов.
Используйте событийные триггеры по порогу напряжения, по crest factor или по активности гармоник. Это позволяет сохранить длительные тенденции и одновременно не пропустить редкие, но критические события.
Стандарты и как их читать
Среди международных ориентиров стоит знать IEC 61000-4-30 — метод измерений качества электроэнергии, EN 50160 — параметры качества поставляемого напряжения в распределительной сети, и IEEE 1159 — руководство по терминологии и методам. Эти документы объясняют, как измерять и как интерпретировать результаты.
При чтении стандартов важно понимать разницу между классом измерений и реальной применимостью параметров. Стандарты дают рамки, но интерпретация требует контекста: тип сети, характер нагрузки и ожидания заказчика.
Практический план измерений
Ниже простой порядок действий, который даст вам максимально информативное обследование без лишних действий. Это план для типового предприятия или жилого комплекса, где есть подозрения на проблемы с качеством питания.
- Подготовка: определите точки измерения — вход питания, критические распределительные щиты, проблемное оборудование.
- Выбор приборов: анализатор качества с возможностью записи транзиентов, датчики тока для всех фаз, осциллограф для кратковременных импульсов.
- Настройка: выберите режим записи и триггеры событий. Установите синхронизацию времени и отметьте местоположение датчиков.
- Запись: начните с минимум недели непрерывного мониторинга на входе сети и отдельной записи на проблемных участках в активные смены.
- Анализ: сначала посмотрите общую статистику, затем события по времени. Сопоставьте с журналами технологических процессов и с показаниями оборудования.
- Документирование: сформируйте отчёт с ключевыми графиками, таблицами и рекомендациями по исправлению.
Такой подход дает баланс между затратами времени и полезностью получаемых данных. Часто после первой недели уже понятно, куда копать дальше.
Типичные ошибки при измерениях
Есть ряд ошибок, которые значительно искажают результаты. Их легко избежать, если знать заранее: неправильное заземление, плохие контактные соединения, неверные трансформаторы тока, отсутствие синхронизации времени между приборами.
Другие распространённые промахи — неправильный выбор длительности записи и игнорирование сезонных факторов. Например, замеры в нерабочее время покажут идеальную картину, далёкую от реальной эксплуатации.
- Неправильное подключение датчиков тока и фаз
- Недостаточная частота дискретизации для транзиентов
- Неучтённые внешние источники помех
- Ожидание мгновенных результатов без анализа трендов
Краткая таблица параметров и инструментов
| Параметр | Что показывает | Инструмент | Примечание |
|---|---|---|---|
| Напряжение (RMS), провалы/выбросы | Общее состояние питания, события | Анализатор качества | Записывать события с отметкой времени |
| Частота | Баланс генерации и нагрузки | Анализатор, вольтметр с логированием | Нужна точность до сотых долей Гц |
| Гармоники, THD | Искажения формы сигнала | Спектральный анализатор, PQ-анализатор | Внимание к низшим гармоникам |
| Транзиенты | Короткие импульсы, повреждающие электронику | Осциллограф, высокочастотный регистратор | Нужна высокая частота дискретизации |
| Мерцание | Перцепция света, комфорт | Устройство измерения flicker | Используются стандартизированные индексы |
Продвинутые темы: сеть, синхронизация, PMU
Если у вас распределённая сеть с большим числом точек, имеет смысл рассмотреть синхронизированные измерения с помощью GPS или сетевых протоколов. Фазовые измерения в реальном времени помогают отслеживать динамику и находить причины нестабильности в больших системах.
Фазовые измерители (PMU) дают точную картину по фазовым углам и позволяют решать вопросы синхронизации генерации. Это уже уровень сетевого управления, но для крупных объектов такие технологии становятся экономически оправданными.
Заключение
Измерение качества электроэнергии — не мистическая дисциплина, а последовательная работа: правильно выбрать параметры, грамотно настроить приборы, собрать данные в активные периоды и понять контекст. Начните с простого набора показателей: напряжение, частота, гармоники, транзиенты и мерцание. Отдельные проблемы часто решаются простыми мерами: балансировка нагрузок, фильтры, изменение режимов включения. Если же данные окажутся сложными, отчет позволит быстро и аргументированно передать задачу специалистам для точечной коррекции.
Главное — не гоняться за полной картиной сразу. Небольшая, хорошо организованная кампания измерений даст больше пользы, чем месяцы бессистемных записей. Делайте замеры в рабочие часы, фиксируйте события, сверяйте с технологическим журналом и действуйте по факту. Это и есть эффективная диагностика качества электроэнергии.
